技术参数

产品型号：D343W/H

公称通径：DN50~2000mm

公称压力：PN0.6~4.0MPa

适用温度：-29~425℃

适用介质：水、蒸汽、油品等

驱动方式：蜗轮传动、电动、气动、液动

设计制造标准：GB/T 12238-2008

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

产品详情

产品概述

蜗轮法兰硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的冶金、电力、石油化工以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。

结构阀特点

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

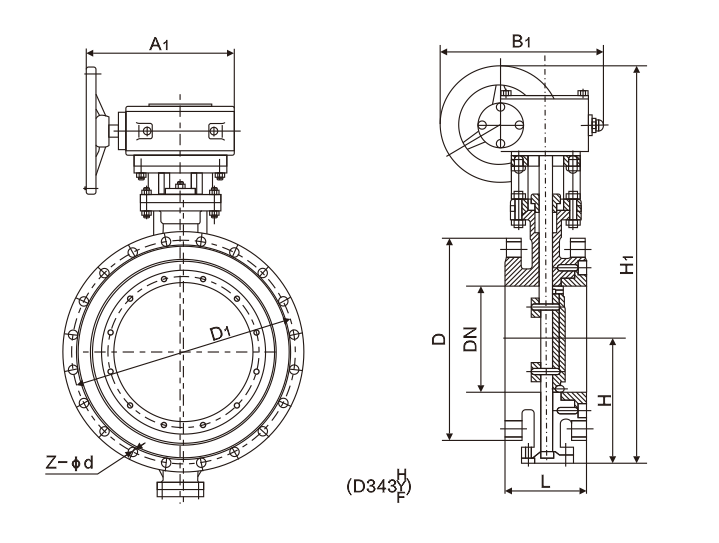

蜗轮法兰式硬密封蝶阀(图1)

主要外形连接尺寸
