产品型号：Q41F
公称通径： DN15～DN300
适用温度： -20℃～220℃
阀体材质： 碳钢
阀杆材质： 不锈钢
阀球材质： 不锈钢
密封圈： 15%GF+PTFE
产品特征
1.两片式结构、承载防喷阀杆，全通径设计，减少流体阻力。
2.不锈钢阀球，减轻部件的磨损，延长了使用寿命。聚四氟乙烯阀座，可调整填料螺母。

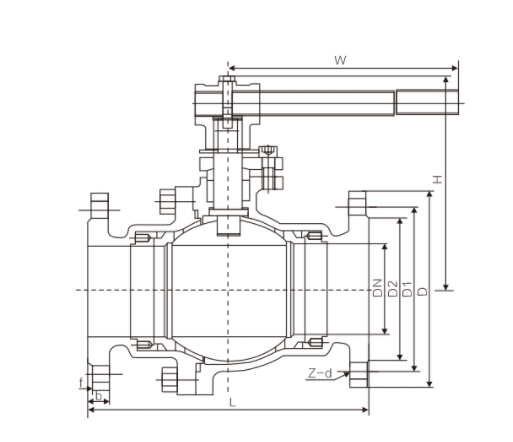

主要外形连接尺寸
| 公称通径 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt（kg） | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
