产品型号：J41F46
公称通径：DN15~350mm
压力范围：PN1.0MPa~6.4MPa
适用温度：-85℃~150℃
设计规范：GB/T12235-2007
驱动方式：手动、气动、电动
内衬材质：聚全氟乙烯 FEP (F46)
适用介质：溶剂、试剂、酸、碱、酮、芳烃、氯化烃
产品概述
衬氟截止阀的阀瓣与阀杆设计为一体结构，所有内件与介质接触部位全部采用衬氟包裹，具有良好的防腐性能。具有结构紧凑、启闭灵活、行程短等优点。被广泛应用带腐蚀性介质或者在石油、化工等管路系统中做截断介质用，衬氟截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
产品特点
1、结构较简单,制造与维修都较方便。启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。
2、衬氟截止阀有三种结构形式。直通式、直流式、角式，其中直通式为常用。
3、可根据用户需求配置气动、电动装置，满足?？睾统炭氐男枰?。

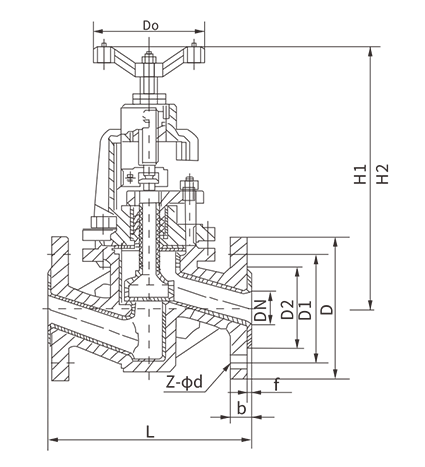

主要外形和连接尺寸
| 公称通径(DN) | L | D | D1 | D2 | b | f | H | H1 | D0 | Z-φd |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 240 | 265 | 100 | 4-φ14 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 240 | 265 | 100 | 4-φ14 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 240 | 265 | 120 | 4-φ14 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 260 | 290 | 140 | 4-φ18 |
| 40 | 200 | 150 | 110 | 88 | 18 | 2 | 290 | 325 | 140 | 4-φ18 |
| 50 | 230 | 165 | 125 | 102 | 18 | 2 | 300 | 335 | 160 | 4-φ18 |
| 65 | 290 | 185 | 145 | 122 | 18 | 2 | 355 | 400 | 180 | 8-φ18 |
| 80 | 310 | 200 | 160 | 138 | 20 | 2 | 400 | 450 | 240 | 8-φ18 |
| 100 | 350 | 220 | 180 | 158 | 20 | 2 | 495 | 455 | 240 | 8-φ18 |
| 125 | 400 | 250 | 210 | 188 | 22 | 2 | 530 | 560 | 280 | 8-φ18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 2 | 650 | 605 | 320 | 8-φ22 |
| 200 | 600 | 340 | 295 | 268 | 24 | 2 | 650 | 770 | 360 | 12-φ22 |
| 250 | 730 | 405 | 355 | 320 | 26 | 2 | 690 | 810 | 400 | 12-φ26 |
